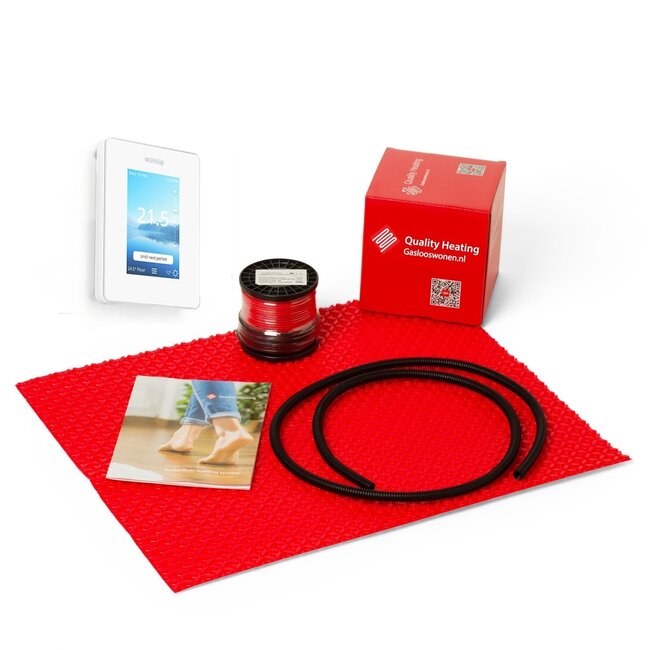

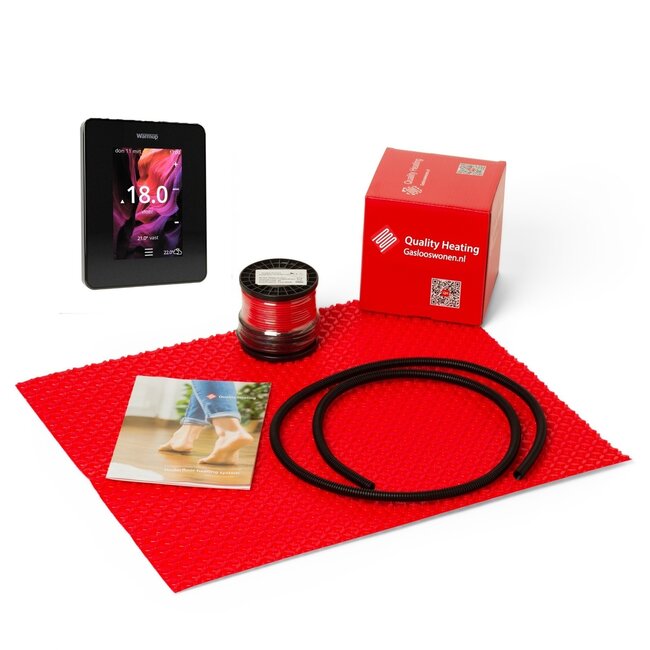

80Watt m² QH Grid set Wifi Warmup 6IE weiß oder schwarz
Das QH Grid-Fußbodenheizungssystem von Quality Heating ist für energieeffizientes und schnelles Heizen ausgelegt. QH Grid ist auch zur Vermeidung von Rissen in Fliesenböden geeignet, sodass eine Nivellierung des Bodens nicht erforderlich ist. Natürlich gewährleistet dieses System auch eine einfache Installation.
Dieses neue Fußbodenheizungssystem von Quality Heating hat eine Dicke von nur 5 mm (einschließlich des Fußbodenheizungskabelsystems). Das Quality Heating QH Grid ist selbstklebend und kann direkt auf einem alten Fliesen-, Beton-, Zementestrich- oder Holzboden oder auf den ISO-64-Dämmplatten verlegt werden. Die Fliesen können mit Fliesenkleber direkt auf das QH Grid-System aufgebracht werden. Diese können natürlich auch nivelliert werden.
Wenn Sie die untenstehende Systemstruktur befolgen, haben Sie nur einen Wärmeverlust von maximal 4%!
- ISO-64-Dämmplatten 6, 10, 20 oder 30 mm (optional)
- QH Raster 4,5 mm mit Kabelsystem
- Fliesen als Bodenbelag oder anderer Bodenbelag in Kombination mit Nivelliermasse
Berechnen Sie die Gesamtfläche
Wählen Sie die gewünschte Leistung/Fläche und den Typ des Thermostats in der Auswahltabelle oben neben dem Bild. Der Preis wird automatisch angepasst und für Sie angezeigt. Beispiel: Sie haben ein 3,8 m2 großes Badezimmer. Der Gesamtbedarf an QH Grid-Systemen beträgt 3,5 m2. Dann fehlen Ihnen 0,3 m2. Diese können Sie hier separat bestellen.
Unsere Kabelsysteme sind aus Teflon gefertigt und haben eine Wattzahl von 18W/Meter.
Das QH-Gittersystem ist sehr praktisch für den Einsatz in schwierigen Ecken. Sie können das Kabel selbst in das System einklicken, sodass keine Ecke zu schwierig ist. Bitte beachten Sie, dass der Abstand zwischen den Kabeln mindestens 6 mm betragen muss.
Nun fragen Sie sich, welchen Abstand Sie einhalten sollten, um das Kabel optimal zu nutzen. Dies ist für jede Wattzahl unterschiedlich. Je höher die Wattzahl, desto enger sollte das Kabel verlegt werden.
Nachstehend finden Sie eine Berechnung, mit der Sie die Entfernung leicht ermitteln können.
Sie möchten Ihr 3 m2 großes Badezimmer mit einer Leistung von 160 Watt pro m2 beheizen. Das bedeutet eine Gesamtleistung von 480 Watt. Sie müssen die beheizte Fläche durch die Gesamtwattleistung teilen und das Ergebnis mit 18 Watt pro Meter multiplizieren.
(3 m² : 480 Watt) x 18 Watt pro Meter = 0,113
Der Kabelabstand beträgt in diesem Fall 11 cm. Der Kabelabstand bestimmt also die Leistung pro m2.
80 Watt/m2: Zusatzheizung großer Raum
120 Watt/m2: Hauptheizung großer Raum
160 Watt/m2: Schlecht isolierter Raum oder kleiner Raum
Werden Sie das System nivellieren? Beachten Sie, dass im QH Grid-System 5 mm Nivelliermasse zum Füllen der Schlitze entfallen. Das bedeutet, dass Sie 10 mm Nivelliermasse bestellen müssen, um die Mindesthöhe zu erreichen. Denken Sie immer daran, dass die Grundierung auf den Unterboden aufgetragen werden muss, um eine gute Haftung zu gewährleisten.
Direktes Nivellieren
