Das QH Grid-Fußbodenheizungssystem von Quality Heating ist für energieeffizientes und schnelles Heizen ausgelegt. QH Grid verhindert auch Risse in gefliesten Böden, wodurch ein Ausgleich des Bodens überflüssig wird. Natürlich ist dieses System auch einfach zu verlegen.

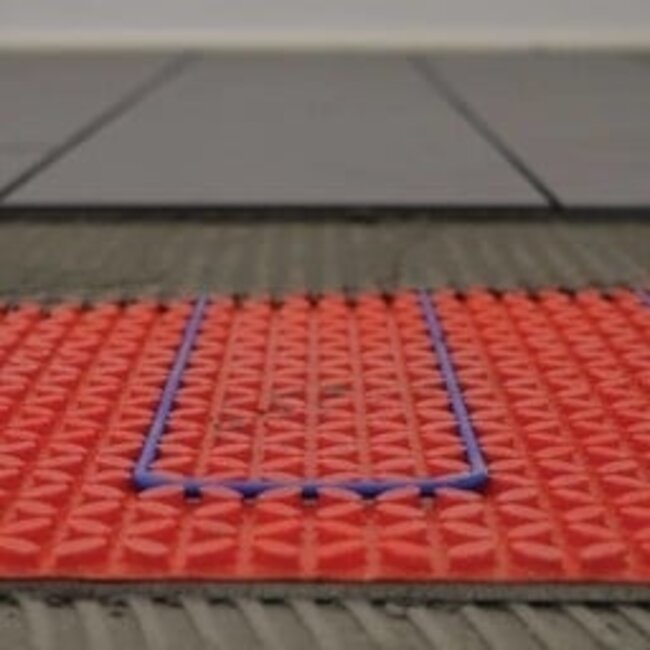

Dieses neue Fußbodenheizungssystem von Quality Heating hat eine Dicke von nur 5 mm (einschließlich des Fußbodenheizungskabelsystems). Das Quality Heating QH Grid kann direkt auf einen alten Fliesen-, Beton-, Zementestrich- oder Holzboden oder auf die ISO-64-Dämmplatten geklebt werden. Fliesen können mit Fliesenkleber direkt auf das QH Grid-System aufgebracht werden. Selbstverständlich können diese auch gespachtelt werden.
Wenn Sie dem unten stehenden Systemaufbau folgen, haben Sie nur einen Wärmeverlust von bis zu 4%!
Berechnen Sie die Gesamtfläche
Wählen Sie die gewünschte Leistung/Fläche und den Typ des Thermostats in der Auswahltabelle oben neben dem Bild. Der Preis wird automatisch angepasst und für Sie angezeigt. Beispiel: Sie haben ein Badezimmer von 3,8 m2. Der Gesamtbedarf an QH Grid-Systemen beträgt 3,5 m2. Dann fehlen Ihnen 0,3 m2. Diese können Sie hier separat bestellen.
Unsere Kabelsysteme sind aus Teflon gefertigt und haben eine Leistung von 18W/Meter.
Das QH-Grid-System ist sehr praktisch für den Einsatz in schwierigen Ecken. Sie können das Kabel selbst in das System einklicken, so dass keine Ecke zu schwierig ist. Bitte beachten Sie, dass der Abstand zwischen den Kabeln mindestens 6 mm betragen muss.
Nun fragen Sie sich, welchen Abstand Sie einhalten sollten, um das Kabel optimal zu nutzen. Das ist bei jeder Wattzahl anders. Je höher die Wattzahl, desto näher sollte das Kabel sein.
Nachstehend finden Sie eine Berechnung, mit der Sie den Abstand leicht ermitteln können.
Sie möchten Ihr 3 m2 großes Badezimmer mit einer Leistung von 160Watt pro m2 beheizen. Das bedeutet eine Gesamtleistung von 480Watt. Sie müssen die beheizte Fläche durch die Gesamtwattleistung teilen und das Ergebnis mit 18 Watt pro Meter multiplizieren.
(3 m² : 480Watt) x 18Watt pro Meter = 0,113
Der Kabelabstand beträgt in diesem Fall 11 cm. Der Kabelabstand bestimmt also die Leistung pro m2.
80 Watt/m2: Zusatzheizung großer Raum
120 Watt/m2: Hauptheizung großer Raum
160 Watt/m2: Schlecht isolierter Raum oder kleinerer Raum
Werden Sie das System nivellieren? Beachten Sie, dass beim QH Grid-System 5 mm Nivelliermasse zum Auffüllen der Schlitze weggelassen werden. Das bedeutet, dass Sie 10 mm Nivelliermasse bestellen müssen, um die Mindesthöhe zu erreichen. Denken Sie immer daran, dass eine Grundierung auf Ihren Unterboden aufgetragen werden muss, um eine gute Haftung zu gewährleisten.
Der PRF-78 hat ein schönes Design mit Soft-Touch-Tasten. Der Touchscreen-Thermostat ist ein programmierbarer Raumthermostat, der an Ihre elektrische Fußbodenheizung angeschlossen werden kann. Dieser Thermostat hat ein auffallend schönes Aussehen und ist einer der fortschrittlichsten seiner Art. Der Soft Touch 7-Day Programmable Thermostat wird mit einer 2-jährigen Herstellergarantie geliefert.
Für weitere Informationen zum PRF-78 klicken Sie bitte hier. Möchten Sie lieber einen anderen Thermostattyp erhalten? Unter "Auswahl treffen" können Sie das passende Thermostat hinzufügen.
Der benutzerfreundliche elektrische Fußbodenthermostat PRF-79 Wifi, der über die APP gesteuert werden kann. Dieser Thermostat verfügt über ein Zonenregelungssystem, eine Countdown-Timer-Funktion, ist programmierbar und kann vollständig über die App gesteuert werden. App verfügbar für IOS/ Android: Quality Heating.
Mehr Informationen über den PRF-79 Wifi Thermostat finden Sie hier
Wifi-Thermostat mit schönem Design. Der PRF-80 Wifi-Thermostat für elektrische Fußbodenheizungen ist mit der App steuerbar. Dieser Thermostat verfügt über ein Zonenregelungssystem, eine Countdown-Timer-Funktion, ist programmierbar und vollständig über die App steuerbar. App verfügbar für IOS/Android: Quality Heating.
Mehr Informationen über den PRF-80 Wifi Thermostat finden Sie hier
Der V1 Touch Wifi Thermostat mit schönem Design, steuerbar über ein Smartphone, Tablet oder Computer. Es lernt, wie das Heizsystem genutzt wird und wie es sich in einem Haus verhält. Es schlägt automatisch vor, wie man Energie sparen kann, z. B. wo die Temperatur eingestellt werden sollte, wenn man nicht zu Hause ist.
Weitere Informationen über das manuelle Thermostat finden Sie hier
Ein einfaches, aber hochpräzises Thermostat, das die Nachwirkungen der Installation mit einbezieht. Er schaltet die Anlage je nach der eingestellten Temperatur aus oder ein. So kommt die noch im System befindliche Wärme dem zu beheizenden Raum voll zugute, ohne dass die gewünschte Temperatur überschritten wird.
Weitere Informationen über den manuellen Thermostat finden Sie hier
OCD5 busch jaeger und jung Einzigartiger, eingebauter, programmierbarer 7-Tage-Thermostat mit adaptiver, selbstlernender Heizungssteuerung (Optimierer) und einem Farb-Touchscreen "Touch Screen". Kann mehrsprachig eingestellt werden (NL, FR, DE und Englisch) und passt perfekt in busch jaeger-Schaltanlagen (auch in andere Schaltanlagen, GIRA und ELKO). Adaptive Steuerung und energieeffizientes Heizprogramm. Als Fußboden- und Raumtemperatur oder beides.
Mehr Informationen zum OCD5-Thermostat finden Sie hier
Magnum Z-wave Hausautomationsthermostat von heatit, ausgestattet mit den neuesten Entwicklungen. Dieser Thermostat kann mit Ihrem Smartphone oder Tablet gesteuert werden. Vollständig 7 Tage programmierbar und in weiß oder schwarz erhältlich. Wird mit Bodensensor und niederländischer Anleitung geliefert. Der Thermostat funktioniert mit den Hausautomationssystemen Sensio, Fibaro und zipato. Dieser Thermostat wird standardmäßig mit einem Bodensensor geliefert.
Weitere Informationen über den Z-Wave-Thermostat finden Sie hier

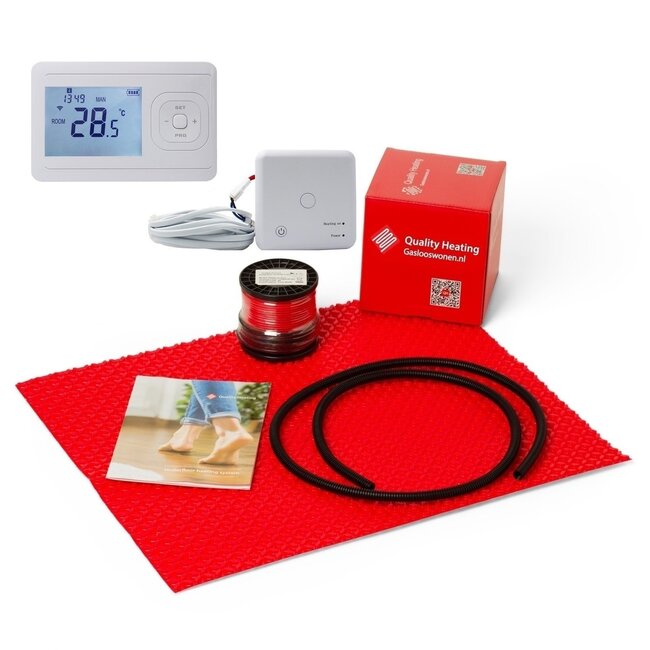

Mit dem Wifi V3 Thermostat mit Empfänger gehören Relaissysteme der Vergangenheit an! Da er mit 2 x AA-Batterien ausgestattet ist, kann der Thermostat überall im Haus aufgestellt werden und ist drahtlos mit dem Empfänger verbunden. Die Fußbodenheizung wird bis zu einer maximalen Leistung von 3000Watt an den Empfänger angeschlossen. Wenn Sie mehr als 3000Watt Leistung benötigen, können Sie das Set einfach mit einem zusätzlichen Empfänger erweitern.
Mehr Informationen über den Wifi V3 Thermostat mit Empfänger finden Sie hier
Das 6iE Smart Wi-Fi Thermostat, das über ein Smartphone, ein Tablet oder einen Computer gesteuert werden kann, lernt, wie das Heizsystem genutzt wird und wie es sich in einem Haus verhält. Es macht automatisch Vorschläge zum Energiesparen, z. B. wo die Temperatur eingestellt werden sollte, wenn Sie nicht zu Hause sind.
Weitere Informationen über den Warmup 6IE-Thermostat finden Sie hier
OJ microline WC5 Wifi Thermostat, steuerbar mit Ihrem Smartphone. Hochentwickeltes Wifi-Thermostat mit Programmoptionen, die vollständig über Ihr Smartphone einstellbar sind. Mit dem WCD-5 Thermostat können Sie auch den Stromverbrauch Ihrer Fußbodenheizung einsehen. Der Fußbodenheizungsthermostat ist mit einem Rahmenset ausgestattet, das in das Standard-Schaltmaterial von Busch Jaeger passt. Mit dem WCD-5-Thermostat können Sie Ihre Heizung an jedem Tag der Woche zu bestimmten Zeiten einschalten.
Mehr Informationen über den OCD5 Wifi Thermostat finden Sie hier
