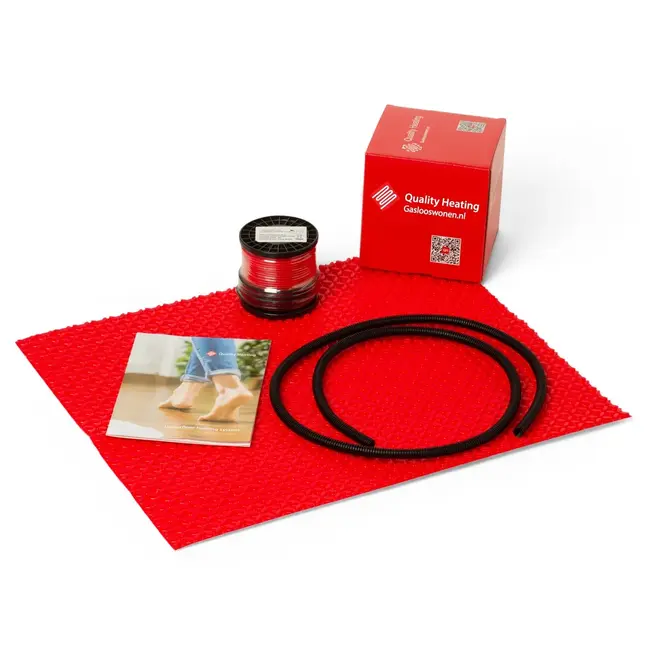

Das QH Grid Fußbodenheizungssystem von Quality Heating wurde für eine energieeffiziente und schnelle Erwärmung entwickelt. QH Grid dient auch zur Vermeidung von Rissen in Fliesenböden, wodurch das Nivellieren des Bodens überflüssig geworden ist. Natürlich sorgt dieses System auch für eine einfache Installation.
Dieses neue Fußbodenheizungssystem von Quality Heating hat nur eine Dicke von 5 mm (einschließlich des Fußbodenheizkabelsystems). Das Quality Heating QH Grid kann direkt auf einen alten Fliesen-, Beton-, Zement- oder Holzboden geklebt oder auf die ISO-64 Isolierplatten platziert werden. Fliesen können direkt auf das QH Grid-System mit Fliesenkleber aufgebracht werden. Natürlich können diese auch nivelliert werden.
Wenn Sie die folgende Systemaufbau einhalten, haben Sie nur einen Wärmeverlust von maximal 4%!
Gesamtfläche berechnen
Wählen Sie die gewünschte Leistung/ Fläche und den Typ des Thermostats in der obigen Auswahltafel neben dem Foto. Der Preis wird automatisch für Sie angepasst und sichtbar gemacht. Beispiel: Sie haben ein Badezimmer von 3,8m2. Insgesamt benötigt man 3,5m2 des QH Grid-Systems. Ihnen fehlen dann 0,3 m2. Sie können dies hier separat nachbestellen.
Unsere Kabelsysteme bestehen aus Teflon und haben eine Wattzahl von 18W/meter.
Das QH Grid-System ist sehr praktisch in schwierigen Ecken zu verwenden. Sie können das Kabel nämlich selbst in das System einrasten, sodass keine Ecke zu schwierig ist. Achten Sie darauf, dass der Abstand zwischen den Kabeln mindestens 6 mm betragen muss.
Jetzt fragen Sie sich, welchen Abstand Sie einhalten müssen, um das Kabel optimal zu nutzen. Dies ist je nach Wattzahl unterschiedlich. Je höher die Wattzahl, desto näher liegen die Kabel.
Unten sehen Sie eine Berechnung, mit der Sie den Abstand einfach berechnen können.
Sie möchten Ihr Badezimmer von 3 m2 mit einer Leistung von 160Watt pro m2 beheizen. Das bedeutet eine Gesamtleistung von 480Watt. Sie müssen die beheizte Fläche durch die gesamte Wattzahl teilen und das Ergebnis mit 18Watt pro Meter multiplizieren.
(3 m² : 480Watt) x 18Watt pro Meter = 0,113
Der Kabelabstand beträgt in diesem Fall 11 cm. Der Kabelabstand bestimmt also die Leistung pro m2.
80 Watt/m2: Zusatzheizung großer Raum
120 Watt/m2: Hauptheizung großer Raum
160 Watt/m2: Schlecht isolierter Raum oder kleinerer Raum
Wollen Sie das System nivellieren? Denken Sie daran, dass 5 mm Nivelliermasse im QH Grid-System wegfällt, um die Rillen zu füllen. Das bedeutet, dass Sie, um die minimale Höhe zu erreichen, 10 mm Nivelliermasse bestellen müssen. Berücksichtigen Sie immer, dass der Grundanstrich auf Ihrem Unterboden aufgetragen werden muss, um eine gute Haftung zu gewährleisten.
Der PRF-78 hat ein wunderschönes Design mit Soft-Touch-Tasten. Der Touchscreen-Thermostat ist ein programmierbarer Raumthermostat, der an Ihre elektrische Fußbodenheizung angeschlossen werden kann. Dieser Thermostat hat ein auffällig schönes Aussehen und ist einer der fortschrittlichsten seiner Art. Der Soft Touch 7-Tage programmierbare Thermostat wird mit 2 Jahren Herstellergarantie geliefert.
Für weitere Informationen über den PRF-78 klicken Sie hier. Möchten Sie lieber einen anderen Typ Thermostat erhalten? Bei 'Wählen Sie aus' können Sie Ihren geeigneten Thermostat hinzufügen.
Der benutzerfreundliche PRF-79 Wifi elektrische Fußbodenheizungsthermostat, der über die APP bedient werden kann. Dieser Thermostat ist mit einem Zoneregelungssystem, Countdown-Timer-Funktion, programmierbar und vollständig über die Anwendung bedienbar. App verfügbar für IOS/ Android: Quality Heating.
Weitere Informationen über den PRF-79 Wifi Thermostat klicken Sie hier
Wifi-Thermostat mit einem wunderschönen Design. Der PRF-80 Wifi elektrische Fußbodenheizungsthermostat ist über die App bedienbar. Dieser Thermostat ist mit einem Zoneregelungssystem, Countdown-Timer-Funktion, programmierbar und vollständig über die Anwendung bedienbar. App verfügbar für IOS/Android: Quality Heating.
Weitere Informationen über den PRF-80 Wifi Thermostat klicken Sie hier
Der V1 Touch Wifi Thermostat mit wunderschönem Design, steuerbar von einem Smartphone, Tablet oder Computer. Lernt, wie das Heizsystem verwendet wird und die einzigartige Art und Weise, wie ein Haus funktioniert. Schlägt automatisch Möglichkeiten vor, um Energie zu sparen, zum Beispiel, wo die Temperatur eingestellt werden sollte, wenn Sie nicht zu Hause sind.
Weitere Informationen über den Manual Thermostat klicken Sie hier
Ein einfacher, aber äußerst präziser Thermostat, der die Nachbearbeitung der Installation berücksichtigt. Er schaltet die Installation basierend auf der eingestellten Temperatur ein oder aus. So kommt die Wärme, die noch im System unterwegs ist, vollständig der zu beheizenden Fläche zugute, ohne dass die gewünschte Temperatur überschritten wird.
Weitere Informationen über den Manual Thermostat klicken Sie hier
OCD5 Busch Jaeger und Jung Einzigartiger eingebauter 7-tägig programmierbarer Thermostat mit einem adaptiven selbstlernenden Anheizregelung (Optimizer) und einem farbigen Touchscreen. Kann mehrsprachig eingestellt werden (NL, FR, DE und Englisch) und passt perfekt in Busch Jaeger Schaltmaterial (auch in anderen Schaltmaterialien, GIRA und ELKO). Adaptive Regelung und energieeffizientes Heizprogramm. Sowohl für Boden- als auch für Raumtemperatur oder beide.
Weitere Informationen über den OCD5 Thermostat klicken Sie hier
Magnum Z-Wave Domotica Thermostat von Heatit mit den neuesten Entwicklungen. Dieser Thermostat kann mit Ihrem Smartphone oder Tablet gesteuert werden. Vollständig 7-tägig programmierbar und erhältlich in Weiß oder Schwarz. Wird inklusive Bodensensor und niederländischer Bedienungsanleitung geliefert. Der Thermostat funktioniert mit Sensio, Fibaro und Zipato Domotica-Systemen. Dieser Thermostat wird standardmäßig mit einem Bodensensor geliefert.
Weitere Informationen über den Z-Wave Thermostat klicken Sie hier
Mit der Wifi V3 Thermostat mit Empfänger sind die Relais-Systeme Vergangenheit! Der Thermostat kann, da er mit 2 x AA-Batterien ausgestattet ist, überall im Haus platziert werden und ist drahtlos mit dem Empfänger verbunden. An den Empfänger wird Fußbodenheizung bis zu einer maximalen Leistung von 3000Watt angeschlossen. Wenn Sie mehr als 3000Watt Leistung anwenden möchten, können Sie das Set einfach mit einem zusätzlichen Empfänger erweitern.
Weitere Informationen über die Wifi V3 Thermostat mit Empfänger klicken Sie hier
Der 6iE Smart Wi-Fi-Thermostat, steuerbar von einem Smartphone, Tablet oder Computer, lernt, wie das Heizsystem verwendet wird und die einzigartige Art und Weise, wie ein Haus funktioniert. Schlägt automatisch Möglichkeiten vor, um Energie zu sparen, zum Beispiel, wo die Temperatur eingestellt werden sollte, wenn Sie nicht zu Hause sind.
Weitere Informationen über den Warmup 6IE Thermostat klicken Sie hier
OJ Microline WC5 Wifi Thermostat, steuerbar mit Ihrem Smartphone. Sehr fortschrittlicher Wifi-Thermostat mit Programmiermöglichkeiten, die vollständig mit Ihrem Telefon einstellbar sind. Der WCD-5 Thermostat ermöglicht es außerdem, die aufgenommene Leistung Ihrer Fußbodenheizung zu überwachen. Der Fußbodenheizungsthermostat ist mit einem Rahmen ausgestattet, der in das Standard Busch Jaeger Schaltmaterial passt. Der WCD-5 Thermostat ermöglicht es, Ihre Heizungsanlage an jedem Tag der Woche zu vorher festgelegten Zeiten einzuschalten.
Weitere Informationen über den OCD5 Wifi Thermostat klicken Sie hier
